Ejetar, ejetar, viver…


Farinazzo-04.png Por Robinson Farinazzo*

Baixar-PDF


Assine o Velho General e acesse conteúdo exclusivo, conheça as opções de apoio ao VG.


Capa

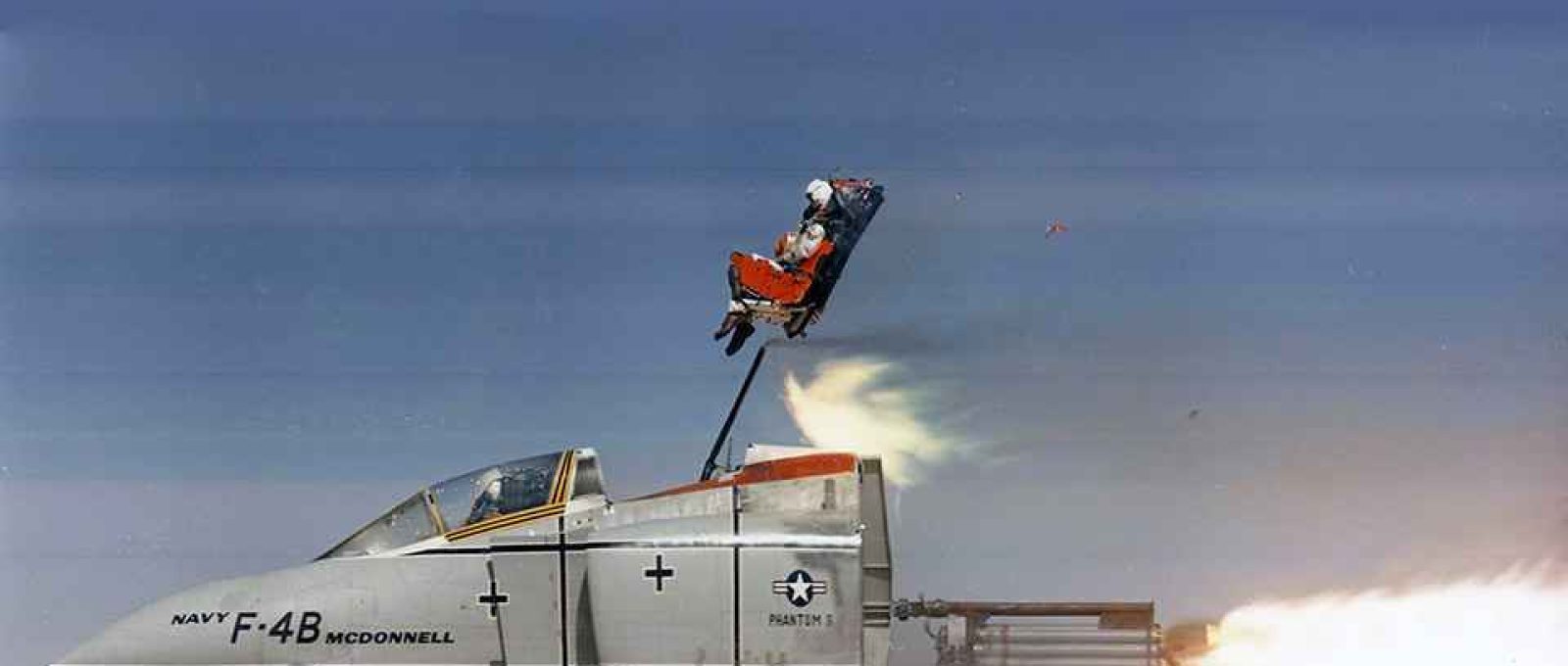

Teste de um assento ejetor usando uma seção da cabine de um McDonnell F-4B Phantom II no Centro de Armas Navais da Marinha dos EUA em China Lake, Califórnia (EUA), em 1967 (Foto: US Navy).

Assentos ejetáveis vem sendo aperfeiçoados por mais de setenta anos e já salvaram as vidas de mais de doze mil tripulantes em todas as forças armadas do mundo. O comandante Farinazzo traça um breve histórico do aperfeiçoamento deste complexo equipamento que é a prova viva da capacidade inventiva do engenho humano.


“Quem salva uma vida, salva toda a humanidade”

(Provérbio do Talmude que abre o filme “A Lista de Schindler”).


Passava da meia noite de 10 de junho de 1969 quando a aeronave Vought A-7 Corsair II aproximou-se para pouso à bordo do USS Constellation (CV-64) na costa sul da Califórnia, com boa visibilidade e mar calmo. O piloto voou o glideslope estabilizado e “na rampa”, com a apropriada razão de descida, enganchando o tailhook à 135 nós no cabo número três. Infelizmente, talvez por um vento de través por boreste de última hora, ou por insuficiente pressão nos pedais, terminou pousando desalinhado com o eixo longitudinal do navio, deslizando para bombordo. O número três, não aguentando a tração, rompeu-se, e a aeronave acabou por se precipitar nas águas geladas do Oceano Pacífico.

A partir deste instante, tudo se passou muito rapidamente para o jovem capitão-tenente. Tendo conhecimento que uma aeronave afunda em média três metros por segundo na água, e que abaixo de 30 metros a chance de sobrevivência era ínfima, ele comandou a ejeção submerso na água escura (ver vídeo ilustrativo ao final do artigo). Aflorou à superfície numa fração de segundos, livrou-se do paraquedas, inflou o colete salva-vidas e aguardou o helicóptero de resgate. Ele viveria para voar novamente, lutar a Guerra do Vietnã e ir para a reserva vinte e três anos depois como comandante.

FIGURA-0-danger-ejection-seat


Nem sempre as coisas foram assim. Para alcançar esta proficiência técnica e eficácia operacional, onde um conjunto pesando cerca de 230 quilos, composto por tripulante mais assento ascende a 30 metros de altura em menos de 0,2 segundos, a US Navy (Marinha dos EUA) e a USAF (Força Aérea do EUA) pagaram um alto preço em termos de vidas humanas e aeronaves. A longa epopeia vai dos aviões de tela e madeira ao jato supersônico de compósito e titânio, e esta é a sua história.

Nos dias finais da Primeira Guerra Mundial, em 1918, um piloto que precisasse abandonar seu avião necessitava, em teoria, apenas apoiar-se no assento (de vez que o cockpit era aberto), lançar-se no azul e abrir seu paraquedas, pois a velocidade das aeronaves dificilmente ultrapassava a cifra de 200 km/h e operava-se em altitudes onde a hipóxia não era um fator a ser considerado. Na prática, 1/3 dos pilotos que tiveram que fazer isto não sobreviveram ao procedimento.

Fato é que, para abandonar uma aeronave, havia que se considerar que a mesma deveria estar em voo reto e nivelado ou no mínimo fora do envelope de atitude dito “anormal” (isto é, não estar em parafuso, mergulhos abruptos, etc.), e o aeronavegante em razoáveis condições de vigor físico para coordenar o salto no vazio. Muito esforço a empreender se o homem estivesse ferido.

Modelo-Phantom RECOMENDADO:

Avião F-4S Phantom ITALERI

  • Kit plástico para montar, escala 1/72.
  • Não inclui tintas ou cola.

Desta forma, durante os anos 1930, projetistas britânicos, suecos e alemães dedicaram-se a aos estudos de sistemas de abandono de aeronave por meio de ejeção do tripulante, embora só estes últimos tenham conseguido algum sucesso, premidos que foram pelos desafios apresentados pelas novas aeronaves de ataque em mergulho. Estudaram-se em todas as formas de artefatos para impulsionar o assento para fora da aeronave, indo de molas a explosivos, passando por ar comprimido que foi abandonado por ser de difícil manutenção, além de seus dispositivos armazenadores serem muito pesados.

Ao término da Segunda Guerra Mundial, o cenário se alterara dramaticamente, de vez que a velocidade de algumas aeronaves já se aproximava da barreira do som, o cockpit era fechado e combatia-se muitas vezes no limite da troposfera. Assim sendo, um projeto de sistemas de escape mais eficiente deixou de se tornar uma alternativa para se converter numa necessidade. Os alemães haviam conduzido cerca de 60 ejeções bem sucedidas desde 1942, e seus estudos avançados, sejam de natureza técnica ou no campo da medicina aeroespacial, foram aproveitados pelos aliados.

Nos Estados Unidos, várias empresas se dedicaram a projetos de assentos ejetáveis, mas havia uma diferença de conceito entre a Marinha e a Força Aérea. Na primeira, preconizava-se um sistema de ejeção que funcionasse em condições “zero-zero” (velocidade e altitudes zeradas), e direcionado para cima. Já a Força Aérea acreditava que a ejeção só poderia se dar de forma segura acima de 250 pés de altura e direcionada para baixo (para evitar colisão com o conjunto leme/estabilizador).

Embora utilizando-se de soluções britânicas, a posição da Marinha acabou prevalecendo, amparada na premissa de que a ejeção em porta-aviões não podia ser para baixo por razões óbvias, além de precisar atender imprescindivelmente a condição de funcionamento “zero-zero” (Figura 1).

FIGURA-1-zero-zero
FIGURA 1: piloto britânico ejetando de jato Harrier em Kandahar, no Afeganistão, em maio de 2009 (Foto: Martin-Baker/HistoryNet).

Não obstante, alguns aviões da Força Aérea implementaram o sistema de ejeção mista, com parte da tripulação ejetando para cima e outra parte para baixo (Figura 2).

FIGURA-2
FIGURA 2: ejeção mista do Boeing B-52 (Fonte: The Ejection Site/B-52 Egress System).

Resolvidas estas pendências, tratou-se de apropriar o design dos assentos para evitar danos à coluna do aeronavegante. A solução adotada nos dias de hoje é um assento razoavelmente inclinado, de maneira que a força “G” não incida diretamente sobre suas costas, dissipando-se pela angulação. Havia também a preocupação com as pernas porque, caso girassem livremente, poderiam bater em algum ponto da aeronave e ocasionar graves ferimentos. Optou-se pela adoção de fitas restritoras que recolhem as pernas automaticamente por ocasião do acionamento do comando de ejeção.

Banner-Strip-Apoie

Em meados dos anos 1950 os projetistas se depararam com outro problema: o advento das aeronaves supersônicas e sua complexa aerodinâmica associada. Ademais, operado próximos a estratosfera, o tripulante que ejetasse corria o risco de morrer de hipóxia. Fazia-se necessário expandir o envelope de operações. Foram então instalados dispositivos barométricos no assento que só abriam automaticamente o paraquedas abaixo de 7.000 pés (para o assento considerado neste artigo). Caso ejetasse acima disto, o piloto era continuamente suprido com oxigênio de emergência, até chegar a altitude de abertura automática.

FIGURA-3
FIGURA 3: base do assento com kit de sobrevivência (Fonte: Integrated Publishing / Navy Aviation / Chapter 7: Seat Survival Kit).

Um aspecto que não pode ser deixado de lado quando se analisa o desenvolvimento dos sistemas de ejeção é o aperfeiçoamento dos equipamentos de combate e sobrevivência das tripulações, os quais eram parte integrante dos assentos, e foram projetados para oferecer condições de subsistência em selvas, desertos e regiões polares, além dos oceanos.

FIGURA-4
FIGURA 4: manutenção de uma das 1.400 peças que compõe um moderno assento (Foto: USAF).

Ao longo de 70 anos de contínuos aperfeiçoamentos, os assentos ejetáveis já salvaram mais de 12.000 tripulantes em todas as forças armadas do planeta. Tornaram-se tão eficazes que até um aviador ferido ou semiconsciente pode acioná-lo com razoável chance de sucesso. Eles são a prova viva da capacidade inventiva do engenho humano que, mesmo desenvolvendo uma aplicação originariamente destinada a guerra, criou um inestimável instrumento de segurança de voo e preservação de nosso bem mais precioso: a vida.


Veja neste vídeo a um ensaio da perigosa ejeção de piloto submerso.


*Robinson Farinazzo é capitão de fragata (FN) da reserva da Marinha do Brasil, expert em tecnologia aeronáutica e consultor de Defesa. Com mais de trinta e cinco anos de carreira militar, extensa experiência de campo e formação superior em Administração de Empresas, é editor do Canal Arte da Guerra no YouTube e articulista do Blog Velho General. E-mail: robinsonfarinazzo@gmail.com.
